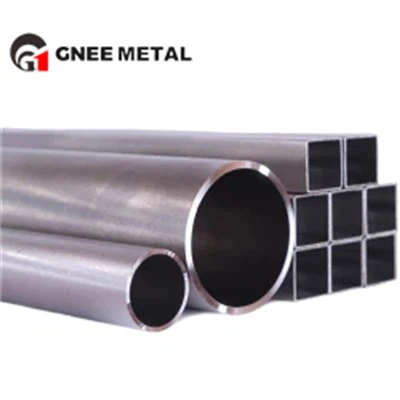

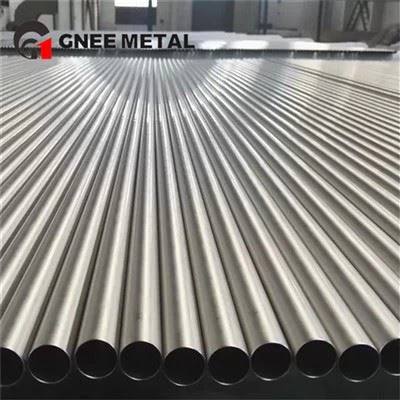

Cevi iz titanove zlitine

Titan je zelo kemično stabilna kovina z odlično korozijsko odpornostjo na večino kislin, alkalij, soli in drugih kemičnih medijev. Pri sobni temperaturi titan reagira s kisikom in na površini tvori gosto oksidno plast, ki preprečuje nadaljnjo korozijo. Tudi v ekstremnih okoljih, kot so visoka temperatura, visok tlak in močna korozija, lahko titanove cevi ohranijo dolgo življenjsko dobo.



Ocena	Oznaka UNS	Nominalna sestava	Ključne značilnosti	Primarne aplikacije
5. razred	R56400	Ti-6Al-4V	Visoka trdnost, toplotno obdelana	Letalstvo, konstrukcije, visok{0}}tlak
7. razred	R52400	Ti-0,15Pd	Vrhunska odpornost proti koroziji	Kemična predelava, morska
9. razred	R56320	Ti-3Al-2,5 V	Srednje trdnost, odlična sposobnost oblikovanja	Hidravlične cevi, vesoljski
23. razred	R56407	Ti-6Al-4V ELI	Visoka trdnost, povečana žilavost	Medicinski vsadki, kriogeni



Profesionalni dobavitelj materiala za cevi iz čistega titana - GNEE





























NPS	DN	OD [in (mm)]	Debelina stene [v (mm)]
			SCH 5	SCH 10s / 10	SCH 30	SCH 40s / 40 / STD	SCH 80s / 80 / XS	120 SCH	160 SCH	XXS
⅛	6	0.405 (10.29)	0.035 (0.889)	0.049 (1.245)	0.057 (1.448)	0.068 (1.727)	0.095 (2.413)	-	-	-
¼	8	0.540 (13.72)	0.049 (1.245)	0.065 (1.651)	0.073 (1.854)	0.088 (2.235)	0.119 (3.023)	-	-	-
⅜	10	0.675 (17.15)	0.049 (1.245)	0.065 (1.651)	0.073 (1.854)	0.091 (2.311)	0.126 (3.200)	-	-	-
½	15	0.840 (21.34)	0.065 (1.651)	0.083 (2.108)	0.095 (2.413)	0.109 (2.769)	0.147 (3.734)	-	0.188 (4.775)	0.294 (7.468)
¾	20	1.050 (26.67)	0.065 (1.651)	0.083 (2.108)	0.095 (2.413)	0.113 (2.870)	0.154 (3.912)	-	0.219 (5.563)	0.308 (7.823)
1	25	1.315 (33.40)	0.065 (1.651)	0.109 (2.769)	0.114 (2.896)	0.133 (3.378)	0.179 (4.547)	-	0.250 (6.350)	0.358 (9.093)
1¼	32	1.660 (42.16)	0.065 (1.651)	0.109 (2.769)	0.117 (2.972)	0.140 (3.556)	0.191 (4.851)	-	0.250 (6.350)	0.382 (9.703)
1½	40	1.900 (48.26)	0.065 (1.651)	0.109 (2.769)	0.125 (3.175)	0.145 (3.683)	0.200 (5.080)	-	0.281 (7.137)	0.400 (10.160)
2	50	2.375 (60.33)	0.065 (1.651)	0.109 (2.769)	0.125 (3.175)	0.154 (3.912)	0.218 (5.537)	0.250 (6.350)	0.343 (8.712)	0.436 (11.074)
2½	65	2.875 (73.03)	0.083 (2.108)	0.120 (3.048)	0.188 (4.775)	0.203 (5.156)	0.276 (7.010)	0.300 (7.620)	0.375 (9.525)	0.552 (14.021)
3	80	3.500 (88.90)	0.083 (2.108)	0.120 (3.048)	0.188 (4.775)	0.216 (5.486)	0.300 (7.620)	0.350 (8.890)	0.438 (11.125)	0.600 (15.240)
3½	90	4.000 (101.60)	0.083 (2.108)	0.120 (3.048)	0.188 (4.775)	0.226 (5.740)	0.318 (8.077)	-	-	0.636 (16.154)



Primerjava mehanskih lastnosti

Ocena	Natezna trdnost (MPa)	Meja tečenja (MPa)	Raztezek (%)	Možnost oblikovanja	Varljivost
5. razred	895	825	10	★★	★★★
7. razred	345	275	20	★★★★★	★★★★★
9. razred	620	480	15	★★★★	★★★★★
23. razred	860	795	12	★★★	★★★



Primerjava odpornosti proti koroziji

okolje	5. razred	7. razred	9. razred	23. razred
Morska voda	Odlično	Odlično	Odlično	Odlično
Oksidativne kisline	Dobro	Odlično	Dobro	Dobro
Zmanjšanje kislin	pošteno	Odlično	pošteno	pošteno
Kloridi	Odlično	Odlično	Odlično	Odlično
Visoka temperatura	Odlično	Dobro	Dobro	Odlično

Primerjava stroškov

Faktor	5. razred	7. razred	9. razred	23. razred
Stroški surovin	Zmerno	visoko	Zmerno	Zmerno-Visoko
Stroški izdelave	višje	Nizka	Zmerno	višje
Stroški življenjskega cikla	Nizka	Zelo nizko	Nizka	Nizka
Razpoložljivost	Odlično	Dobro	Dobro	Dobro



Pomorska industrija
Kemična in petrokemična industrija
Industrija celuloze in papirja
Športni izdelki - gredi za golf, okvirji koles itd.
Medicinska industrija
Jedrska industrija
Titan je razvrščen v dve kategoriji, komercialno čist in zlitine z dodatki, kot sta aluminij in vanadij.



Naše cevi iz titanove zlitine so zaščitene z več{0}}sistemom večslojne izvozne-pakirne kakovosti, ki zagotavlja, da prispejo v popolnem stanju. Vsaka cev je najprej posamezno zaščitena s penastimi distančniki ali plastičnimi končnimi pokrovi, da se prepreči stik s površino in poškodbe, nato pa se varno poveže z jeklenimi trakovi in ​​ščitniki robov. Svežnji so oviti v plast za zaščito pred vlago iz papirja VCI (Vapor Corrosion Inhibitor) in polietilenske folije, z dodatki sušilnih sredstev za dodatno kontrolo vlažnosti med pomorskim prevozom. Nazadnje so cevi varno zapakirane v robustne lesene zaboje, skladne s standardom ISPM 15, ali palete z jeklenim-ogrodjem, jasno označene z razredom, specifikacijo, toplotnim številom, dimenzijami in oznakami pošiljanja za popolno sledljivost in varno rokovanje med mednarodnim transportom.

Skupina GNEE ima lastno tovarno, ki proizvaja veliko različnih vrst izdelkov iz titana. Tovarna ima izkušene delavce, kvalificirano in profesionalno opremo, dobro-sodelujoče operacije in poslovno ekipo z naraščajočo prodajo skozi vse leto-. Podjetje je specializirano na področju titanovih materialov že več kot 10 let in smo si prislužili svetovni sloves s hitro dostavo, konkurenčnimi cenami in dobrimi po-prodajnimi storitvami.

V1: Kakšna je razlika med brezšivnimi in varjenimi cevmi iz titana?

Brezšivne cevi so narejene iz trdne gredice brez varjenih šivov, kar zagotavlja največjo celovitost za visoko-tlačne ali kritične aplikacije. Varjene cevi so izdelane iz trakov z vzdolžnim zvarom, kar omogoča bolj ekonomično proizvodnjo za večje premere in večje dolžine. Obe vrsti sta sprejemljivi po specifikacijah ASTM, če sta pravilno izdelani in pregledani.

V2: Ali je mogoče različne vrste titana variti skupaj?

Da, z ustrezno izbiro dodajne kovine:

Gr5 do Gr5: polnilo ERTi-5

Gr5 do Gr9: polnilo ERTi-9

Gr7 do Gr2: ERTi-7 ali ERTi-2

Gr23 do Gr23: polnilo ERTi-5 ELI

Za posebne kombinacije si oglejte varilne postopke.

V3: Kakšen je najvišji nazivni tlak za titanove cevi?

Ocene tlaka so odvisne od razreda, velikosti, debeline stene in temperature. Posvetujte se z ASME B31.3 za procesne cevovode ali specifične konstrukcijske kode. Kot vodilo lahko cev Schedule 10S stopnje 5 običajno prenese 2000-4000 psi, odvisno od premera.

V4: Ali so ti razredi primerni za kislo uporabo (H₂S okolja)?

5. razred: Omejena odpornost, lahko zahteva posebne premisleke

7. razred: Odlična odpornost na sulfidne napetostne razpoke

9. razred: Dobra odpornost, pogosto navedena za kislo postrežbo

23. razred: Podobno kot razred 5, z izboljšano žilavostjo
