Aerospace CNC obdelani deli

Natančne CNC strojno obdelane letalske komponente, izdelane po vaših risbah in specifikacijah. Nudimo storitve CNC rezkanja, struženja, 5-osne obdelave in struženja-za kompleksne dele z nizko toleranco iz aluminija, titana, nerjavečega jekla in drugih inženirskih materialov.



Ključne zmogljivosti:

Zmogljivost	Specifikacija
CNC procesi	CNC rezkanje, CNC struženje, 5-osna obdelava, švicarski CNC, stružni rezkar
Materiali	Aluminij, titan, nerjavno jeklo, legirano jeklo, nikljeve zlitine
Toleranca strojne obdelave	Do ±0,01 mm*
Obseg proizvodnje	Prototipi, majhna-serijska in ponovna proizvodnja
Inšpekcija	CMM, pregled dimenzij, preverjanje materiala
Površinske obdelave	Anodiziranje, pasiviranje, peskanje, poliranje in več

Naložite svojo datoteko CAD

Letalske komponente zahtevajo materiale, ki združujejo majhno težo, visoko trdnost, odpornost proti koroziji, odpornost proti obrabi in dimenzijsko stabilnost. Strojno obdelujemo vrsto inženirskih kovin v skladu z risbami strank, specifikacijami materialov in zahtevami uporabe.

Material	Skupne ocene	Ključne prednosti	Tipični deli vesolja
Aluminijeve zlitine	6061-T6, 7075-T6, 2024-T3, 6082-T6	Lahek, odlična obdelovalnost, visoko razmerje med -trdnostjo in-težo	Nosilci, montažne plošče, ohišja, strukturne komponente
Titanove zlitine	Ti-6Al-4V (razred 5), razred 2	Visoko razmerje-proti-teži, odpornost proti koroziji, nizka gostota	Gredi, priključki, nosilci, ohišja, konstrukcijske komponente
Nerjaveče jeklo	303, 304, 316L, 17-4 PH	Visoka trdnost, odpornost proti koroziji, dimenzijska stabilnost	Zatiči, gredi, fitingi, puše, komponente ventilov
Legirano jeklo	4140, 4340	Visoka natezna trdnost, žilavost, odpornost proti obrabi	Gredi, zatiči, zobniki, težko obremenjene komponente
Nikljeve zlitine	Inconel 625, Inconel 718	Visoko{0}}temperaturna trdnost, odpornost proti oksidaciji in koroziji	Komponente ventilov, oprema,-komponente, povezane z motorjem
Bakrove zlitine	C11000, C17200, C14500	Odlična električna in toplotna prevodnost, dobra trdnost	Električni konektorji, puše, prevodne komponente, deli za-upravljanje toplote



Kako izbrati pravi material za CNC obdelavo v vesolju

Pravi material je odvisen od delateža, mehanska obremenitev, delovna temperatura, izpostavljenost koroziji, zahteve glede obrabe in proizvodne zahteve. Naslednje smernice vam lahko pomagajo pri izbiri primernega materiala za vaše CNC dele za vesoljska letala.

Zahteva	Priporočeni materiali	Zakaj ga izbrati	Tipični deli
Majhna teža in visoko razmerje med-trdnostjo in-težo	7075-T6, 2024-T3, Ti-6Al-4V	Zmanjša težo sestavnih delov ob ohranjanju strukturne trdnosti	Nosilci, montažne plošče, strukturni deli
Visoka trdnost in odpornost proti koroziji	Ti-6Al-4V, 17-4 PH	Združuje mehansko trdnost z odlično odpornostjo proti koroziji	Gredi, okovje, konstrukcijske komponente
Storitev pri visokih-temperaturah	Inconel 718, Inconel 625	Ohranja trdnost in odpornost proti koroziji pri povišanih temperaturah	Deli,-povezani z motorjem, komponente ventilov
Obraba in mehanska obremenitev	17-4 PH, 4140, 4340	Visoka trdota, moč, žilavost in odpornost proti obrabi	Gredi, zatiči, puše
Odlična obdelovalnost	6061-T6, 6082-T6, 303 nerjaveče jeklo	Enostavnejša obdelava in učinkovito odstranjevanje materiala	Ohišja, nosilci, montažne plošče
Električna in toplotna prevodnost	C11000, C17200, C14500	Zagotavlja visoko električno ali toplotno prevodnost	Konektorji, električne komponente, deli-za prenos toplote
Visoka izpostavljenost koroziji	Ti-6Al-4V, 316L, Inconel 625	Primerno za zahtevna korozivna okolja	Priključki, komponente ventilov, deli-tekočinskega sistema



Potrebujete pomoč pri izbiri materiala? Pošljite nam svojo risbo dela, delovne pogoje, zahtevano količino in zahteve glede zmogljivosti. Naša ekipa inženirjev lahko priporoči ustrezen razred materiala in postopek obdelave.



Letalske in vesoljske komponente pogosto vključujejo zapletene geometrije, ozke tolerance, tanke stene, globoke votline in več natančnih funkcij. Združujemo več-osno CNC obdelavo in sekundarne postopke za izdelavo letalskih delov po risbah in tehničnih specifikacijah strank.

CNC obdelovalni proces	Ključna zmogljivost	Tipični deli vesolja
CNC rezkanje	Izdeluje ravne površine, žepe, reže, luknje in kompleksne 3D profile	Nosilci, montažne plošče, ohišja, strukturne komponente
5-osna CNC obdelava	Obdeluje kompleksne površine in več obrazov v manj nastavitvah	Komponente-povezane s turbinami, kompleksni nosilci, strukturni deli
CNC struženje	Visoko-natančna obdelava cilindričnih in rotacijskih elementov	Gredi, zatiči, puše, tulci, pribor
Švicarska CNC obdelava	Podpira majhne{0}}premere, visoko-natančne komponente z več funkcijami	Precizni zatiči, fitingi, miniaturne gredi, konektorji
CNC stružna-obdelovalna obdelava	Združuje struženje in rezkanje v eni nastavitvi za kompleksne dele	Fitingi, konektorji, gredi, komponente ventilov
CNC vrtanje in narezovanje	Izdeluje natančne luknje, navojne luknje in pritrdilne elemente	Montažne plošče, nosilci, ohišja, razdelilniki
CNC brušenje	Doseže strog nadzor dimenzij in fino obdelavo površine	Precizne gredi, zatiči, naležne površine, tesnilne komponente
EDM obdelava	Obdeluje trde materiale in zapletene elemente, ki jih je težko obdelati na običajen način	Fine reže, kompleksni profili, majhne natančne značilnosti



Izbira pravega CNC postopka

Postopek obdelave je izbran na podlagigeometrija dela, material, toleranca, kompleksnost značilnosti, obseg proizvodnje in zahtevana površinska obdelava. Za kompleksne letalske in vesoljske komponente lahko 5-osna obdelava ali obdelava s stružnim rezkalnikom zmanjša število nastavitev in izboljša položajno natančnost, medtem ko sta CNC struženje in švicarska obdelava bolj primerna za natančne rotacijske dele.



Zmogljivost	Specifikacija
CNC rezkanje	3-, 4-, 5-osni
5-osna obdelava	Do 800 × 600 × 600 mm
CNC struženje	Do Ø500 × 1.000 mm
Švicarski CNC	Do premera palice Ø32 mm
Turn{0}}Mlin	Do Ø400 × 600 mm
Splošna toleranca strojne obdelave	±0,01 mm
Materiali	Aluminij, titan, nerjavno jeklo, legirano jeklo, nikljeve zlitine
Obseg proizvodnje	Prototip, majhna količina, ponovna proizvodnja
Površinska obdelava	Anodizacija, Pasivacija, Poliranje, Plating



Naši CNC obdelovalni procesi lahko podpirajo:

Natančne izvrtine in gredi

Navojne luknje in fini navoji

Tanke stene do približno 0,5 mm*

Globoki žepi in votline

Kompleksne 3D površine

Več{0}}geometrije

Koncentrične in koaksialne lastnosti

Stroge zahteve glede ravnosti in vzporednosti

*Dejanska minimalna debelina stene je odvisna od materiala, geometrije dela, globine obdelave in celotne velikosti dela.



Specifikacija	Tipična zmogljivost
Linearna toleranca	±0,01 mm
Funkcije tesne-tolerance	±0,005 mm
Toleranca premera luknje	±0,01 mm
Toleranca premera gredi	±0,01 mm
Toleranca premera izvrtine	±0,01 mm
Ravnost	Manjši ali enak 0,01 mm/100 mm
Paralelizem	Manjši ali enak 0,01 mm/100 mm
Pravokotnost	Manjši ali enak 0,01 mm/100 mm
Koncentričnost	Manjši ali enak 0,01 mm
Krožnost	Manjši ali enak 0,01 mm
Pravi položaj	Večji ali enak 0,01 mm
Površinska hrapavost	Ra 0,8–3,2 μm
Toleranca niti	6H / 6g ali določen razred
Posnemanje / polmer	±0,05 mm
Najmanjša debelina stene	Do približno . 0.5 mm*



Površinska obdelava izboljša odpornost proti koroziji, odpornost proti obrabi, dimenzijsko stabilnost in videz CNC strojno obdelanih delov v vesolju. Zagotovimo lahko skupne možnosti končne obdelave za aluminij, titan, nerjavno jeklo in druge vesoljske materiale glede na funkcije delov in zahteve glede risb.

Površinska obdelava	Uporabni materiali	Tipične značilnosti	Tipične aplikacije v vesolju
Anodiziranje	Aluminij	Odpornost proti koroziji, površinska zaščita, izboljšan videz	Nosilci, ohišja, montažne plošče
Trda anodizacija	Aluminij	Večja trdota in odpornost proti obrabi kot standardna anodizacija	Drsne komponente, ohišja, obrabne površine
Chem Film / pretvorbeni premaz	Aluminij	Zaščita pred korozijo ob ohranjanju električne prevodnosti	Nosilci letal, ohišja, strukturne komponente
Pasivacija	Nerjaveče jeklo	Odstrani prosto železo in izboljša odpornost proti koroziji	Zatiči, gredi, fitingi, komponente ventilov
Brezelektrično nikljanje	Jeklo, nerjaveče jeklo, aluminij*	Odpornost proti obrabi, zaščita pred korozijo, enakomeren premaz	Gredi, fitingi, natančne komponente
Peskanje kroglic	Aluminij, nerjaveče jeklo, titan	Enotna mat površina in odstranitev sledi strojne obdelave	Ohišja, nosilci, zunanje komponente
Poliranje	Nerjaveče jeklo, aluminij, titan	Gladka površina z nizko-hrapavostjo	Tesnilne površine, fitingi, natančne komponente
Ščetkanje	Aluminij, nerjaveče jeklo	Usmerjena tekstura površine in dosleden videz	Ohišja, plošče, komponente opreme
PTFE/suhi filmski premaz	Izbrane kovine	Nizko trenje in izboljšana zmogljivost obrabe	Drsne in gibljive letalske komponente



Končna obdelava po meri:
Površinska obdelava se lahko dobavi v skladu z risbami in specifikacijami strank, vključno zvrsto zaključka, debelino nanosa, barvo, površinsko hrapavost, maskirna območja in zahteve za pregled.



Stopnja kontrole kakovosti	Inšpekcijski predmeti	Inšpekcijska oprema/dokumentacija
Pregled materiala	Razred materiala, stanje, toplota/številka serije	Spektrometer, materialni certifikat
Dohodni pregled	Dimenzije surovin, površinsko stanje	Čeljusti, mikrometri, vizualni pregled
Prvi pregled artikla	Kritične dimenzije, lastnosti, tolerance	CMM, optična meritev, poročilo o pregledu
V-pregledu procesa	Premer luknje, premer gredi, globina, navoji, kritične mere	Mikrometri, merila izvrtin, merila višine, merila navojev
Dimenzijski pregled	Linearne mere, značilnosti GD&T, položaji lukenj	CMM, optična merilna oprema
Površinski pregled	Površinska hrapavost, sledi strojne obdelave, površinske napake	Tester površinske hrapavosti, vizualni pregled
Testiranje trdote	Trdota materiala, kjer je navedena	Tester trdote
Pregled površinske obdelave	Vrsta premaza/zaključka, debelina, videz	Pregled premazov, certifikati dobaviteljev
Končni pregled	Dimenzije, izgled, količina, stanje embalaže	Kontrolni seznam končnega pregleda in poročilo o pregledu
Pregled dokumentacije	Materialni certifikati, dimenzijska poročila, COC, certifikati o obdelavi	Paket kakovostne dokumentacije



Kritična letalska in vesoljska inšpekcija

Dimenzijska natančnost

Položaj in premer luknje

Dimenzije gredi in izvrtine

Ravnost in vzporednost

Pravokotnost

Koncentričnost

Hrapavost površine

Dimenzije navojev

Kritične spojne in tesnilne površine



Pošljite nam svoje2D risba, 3D datoteka CAD, zahteve za inšpekcijo in specifikacije materiala. Pregledamo lahko vaše kritične dimenzije in zagotovimo potreben paket pregledov in dokumentacije za vaše dele, obdelane s CNC strojno obdelavo v vesolju.



Natančna CNC obdelava podpira široko paleto letalskih in vesoljskih sistemov, kjer komponente zahtevajo nadzorovane dimenzije, zapletene geometrije, lahke materiale in zanesljivo mehansko delovanje. Izdelujemo dele po meri za letala, UAV, letalsko elektroniko, tekočinske sisteme in vesoljsko opremo po risbah in specifikacijah strank.

Aplikacija	Tipični CNC obdelani deli	Skupni materiali
Zračne konstrukcije	Nosilci, montažne plošče, konstrukcijski elementi, nosilci	2024-T3, 6061-T6, 7075-T6, Ti-6Al-4V
Avionika in elektronika	Ohišja, pokrovi, montažne plošče,-komponente za prenos toplote	6061-T6, 7075-T6, C11000, C17200
Hidravlični in pnevmatski sistemi	Razdelilniki, fitingi, adapterji, komponente ventilov	6061-T6, 316L, 17-4 PH, Ti-6Al-4V

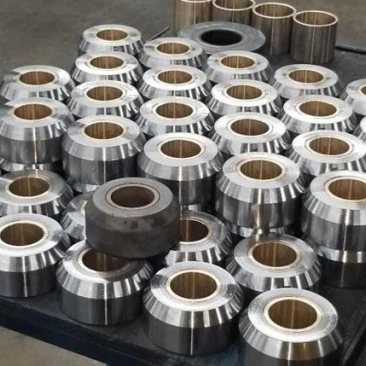

Sistemi podvozja	Zatiči, puše, gredi, distančniki, nosilci	17-4 PH, 4340, Ti-6Al-4V
Sistemi letalskih motorjev	Gredi, fitingi, komponente ventilov, ohišja	Inconel 718, Inconel 625, Ti-6Al-4V, nerjaveče jeklo
UAV in sistemi brezpilotnih letal	Nosilci motorjev, okvirji, gredi, nosilci, ohišja	6061-T6, 7075-T6, Ti-6Al-4V



Aerospace aplikacije po meri

Poleg teh aplikacij izdelujemoaplikacije,-specifične letalske komponenteiz risb strank in modelov CAD. V skladu z zahtevami projekta je mogoče izdelati kompleksne 3D-geometrije, več-površine, natančne izvrtine, navojne vmesnike, tanke stene in ozke-tolerančne površine.



Potrebujete vesoljsko komponento po meri? Pošljite nam svojo datoteko CAD, razred materiala, količino, tolerance in zahteve za uporabo za pregled obdelave in ponudbo.





Pakiranje

Možnost pakiranja	Aplikacija
Posamezne PE vrečke	Majhni natančni deli in strojno obdelani deli
Penasta zaščita	Deli z občutljivo površino, tankimi stenami ali natančnimi funkcijami
Bubble Wrap	Dodatna zaščita pred udarci in praskami
Predelki po meri	Preprečuje stik delov med seboj ali njihovo trčenje
Izvozne škatle	Standardna embalaža za mednarodno pošiljanje
Zaboji iz vezanega lesa	Velike, težke ali vesoljske-komponente visoke vrednosti
Pakiranje po meri	Zahteve- glede pakiranja, označevanja in identifikacije, ki jih določi stranka



Čas izvedbe

Faza proizvodnje	Tipičen dobavni rok
Prototipni deli	7–15 delovnih dni
Inženirski vzorci	10–18 delovnih dni
Majhna-serijska proizvodnja	10–25 delovnih dni
Ponovite proizvodnjo	10–20 delovnih dni
Površinska obdelava	Dodatnih 3–7 delovnih dni
Pregled in dokumentacija	Običajno 1–3 delovne dni



Embalaža in dokumentacija po meri

Za naročila v letalstvu lahko podpremoidentifikacija delov, označevanje serije/lota, označevanje količine, zaščitna embalaža, inšpekcijska dokumentacija in-navodila za pakiranje za strankokadar je to potrebno.



Potrebujete poseben urnik dostave? Pošljite nam svojo datoteko CAD, količino, material, površinsko obdelavo, zahteve za inšpekcijo in ciljni datum dobave za oceno proizvodnje in-roka.



1. Ali lahko izdelate vesoljske CNC dele iz naših risb in datotek CAD?

ja Izdelujemo CNC strojno obdelane dele za vesoljska letala po meri2D inženirske risbe, 3D CAD modeli in specifikacije strank. STEP, STP, IGES in druge pogosto uporabljene formate CAD lahko pregledate za ponudbo.



2. Katere materiale lahko obdelujete na CNC stroju za uporabo v vesolju?

Običajni materiali vključujejo6061-T6, 7075-T6, 2024-T3, Ti-6Al-4V, 17-4 PH, 316L, 4140, 4340, Inconel 625, Inconel 718, C11000 in C17200.



3. Katere tolerance CNC obdelave lahko dosežete?

Naša tipična toleranca CNC obdelave je±0,01 mm, z dovoljenimi odstopanji do približno±0,005 mmdosegljivo za izbrane lastnosti, odvisno od materiala, geometrije, postopka obdelave in zahtev glede inšpekcije.



4. Ali lahko izdelujete kompleksne 5-osne letalske in vesoljske komponente?

ja5-osna CNC obdelavase lahko uporablja za kompleksne 3D-površine, komponente z več-ploskvami, globoke votline in geometrije, ki zahtevajo več kotov obdelave.



5. Ali lahko podprete vesoljske prototipe in nizko{1}}serijsko proizvodnjo?

ja Podpiramoenkratni-prototipi, inženirski vzorci, kvalifikacijski deli, nizko{1}}serijska proizvodnja in ponovna naročila.



6. Ali lahko zagotovite materialna potrdila?

jaMaterialni certifikati in informacije o toploti/lotuse lahko zagotovi, kadar je to potrebno, v skladu z zahtevami projektne dokumentacije.



7. Ali lahko predložite poročila o inšpekcijskih pregledih CMM?

ja Za preverjanje je mogoče uporabiti pregled CMMkritične dimenzije, položaji lukenj, geometrijske tolerance in kompleksni profili, s poročili o pregledih, ki so na voljo, ko je določeno.



8. Ali lahko zagotovite prvi pregled artikla (FAI)?

Dokumentacija FAI je lahko podprta, če to zahteva projekt. Poseben format pregleda in zahteve je treba potrditi pred proizvodnjo.



9. Ali lahko zagotovite površinsko obdelavo CNC delov za vesoljsko uporabo?

ja Razpoložljive možnosti lahko vključujejoeloksiranje, trdo eloksiranje, kemični pretvorbeni premaz, pasivacija, brezelektrično nikljanje, peskanje, poliranje in drugi določeni zaključki.



10. Kakšne proizvodne količine lahko obvladate?

Podpiramokoličine prototipov, majhne serije, nizko{0}}serijska proizvodnja in ponavljajoča se proizvodna naročila. O količinah je mogoče razpravljati glede na kompleksnost delov in proizvodne zahteve.



11. Kakšen je tipičen dobavni rok za CNC dele za vesoljsko uporabo?

Tipična izdelava prototipov traja okoli7–15 delovnih dni, medtem ko nizko{0}}serijska proizvodnja običajno traja10–25 delovnih dni. Končni dobavni rok je odvisen od razpoložljivosti materiala, kompleksnosti delov, količine, končne obdelave in zahtev glede pregleda.



12. Kako vzdržujete sledljivost materiala in proizvodnje?

Informacije o razredu materiala, toploti/lotu, proizvodnih serijah, revizijah risb, inšpekcijskih zapisih in ustrezni dokumentaciji o kakovosti se lahko povežejo skozi celoten proizvodni proces v skladu z zahtevami projekta.



13. Ali znate rokovati s tesnimi-tolerančnimi luknjami, gredmi in parnimi površinami?

ja Lahko obdelujemo in pregledujemoprecizne izvrtine, gredi, navojne luknje, montažni vmesniki, tesnilne površine in druge kritične lastnostiglede na tolerance pri risanju.



14. Katere informacije potrebujete za ponudbo za CNC obdelavo v vesolju?

Navedite svoje2D risba ali 3D CAD datoteka, razred materiala, količina, tolerance, končna obdelava površine, zahteve za inšpekcijo in ciljni datum dobave. To nam omogoča, da ocenimo sposobnost izdelave in zagotovimo natančnejšo ponudbo.



15. Ali lahko obvladate ponavljajoča se CNC naročila v vesolju?

ja Za ponovno proizvodnjo odobrenospecifikacije materiala, postopek obdelave, revizija risbe, zahteve za inšpekcijo in specifikacije za končno obdelavo površineje mogoče vzdrževati za izboljšanje skladnosti med proizvodnimi serijami.
